Valvola di ritegno wafer a doppio battente
Valvole di ritegno a doppio battente wafer realizzate in accordo alle normative di prodotto rilevanti.
Sono disponibili nelle versioni:

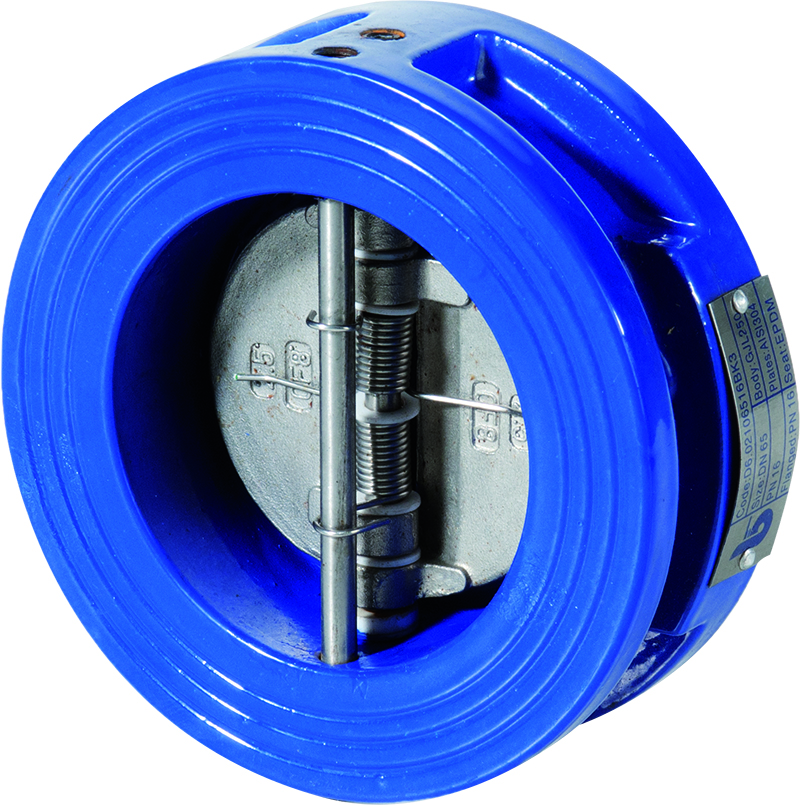

> con corpo in ghisa grigia, idonee per riscaldamento e condizionamento (HVAC), trattamento e distribuzione dell’acqua, impianti di pompaggio e applicazioni industriali in genere.

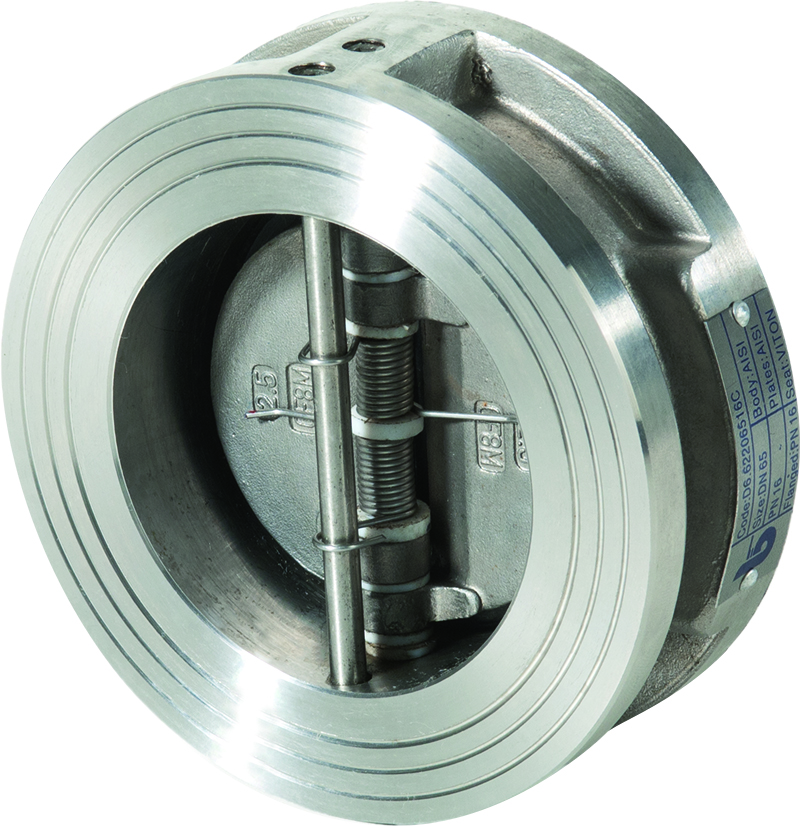

> in acciaio inossidabile CF8M adatte anche per impianti chimici.

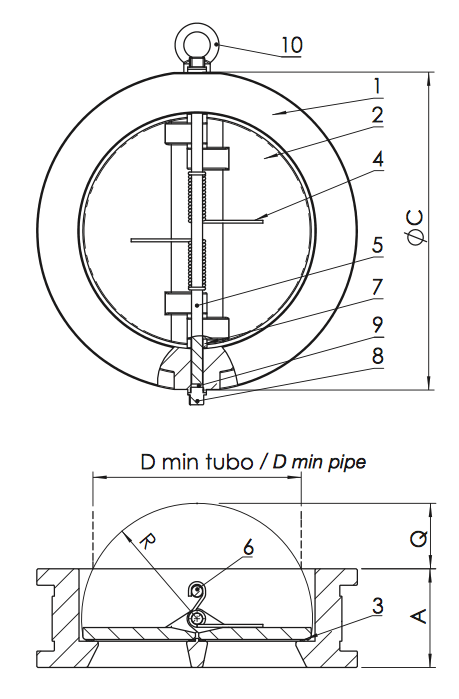

Dimensioni (mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A EN 558-1/16 | 43 | 43 | 46 | 64 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 | 152 | 152 | 178 |
| C PN16 | 91 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 437 | 488 | 555 | 618 | 733 |
| C PN10 | - | - | - | - | - | - | - | - | - | - | 437 | 488 | 539 | 594 | 695 |
| R | 25,8 | 27 | 35 | 42 | 50 | 64 | 77 | 102,5 | 125 | 146 | 170 | 195 | 215 | 238 | 292 |
| Q | 6,8 | 8,6 | 15,2 | 14,3 | 22,3 | 33,7 | 45,4 | 69,6 | 74,5 | 102,7 | 124,7 | 142,7 | 156,8 | 179,7 | 217,4 |
| D tubo min | 36 | 42 | 60 | 66 | 86 | 115 | 143 | 197 | 231 | 281 | 330 | 378 | 416 | 464 | 567 |
