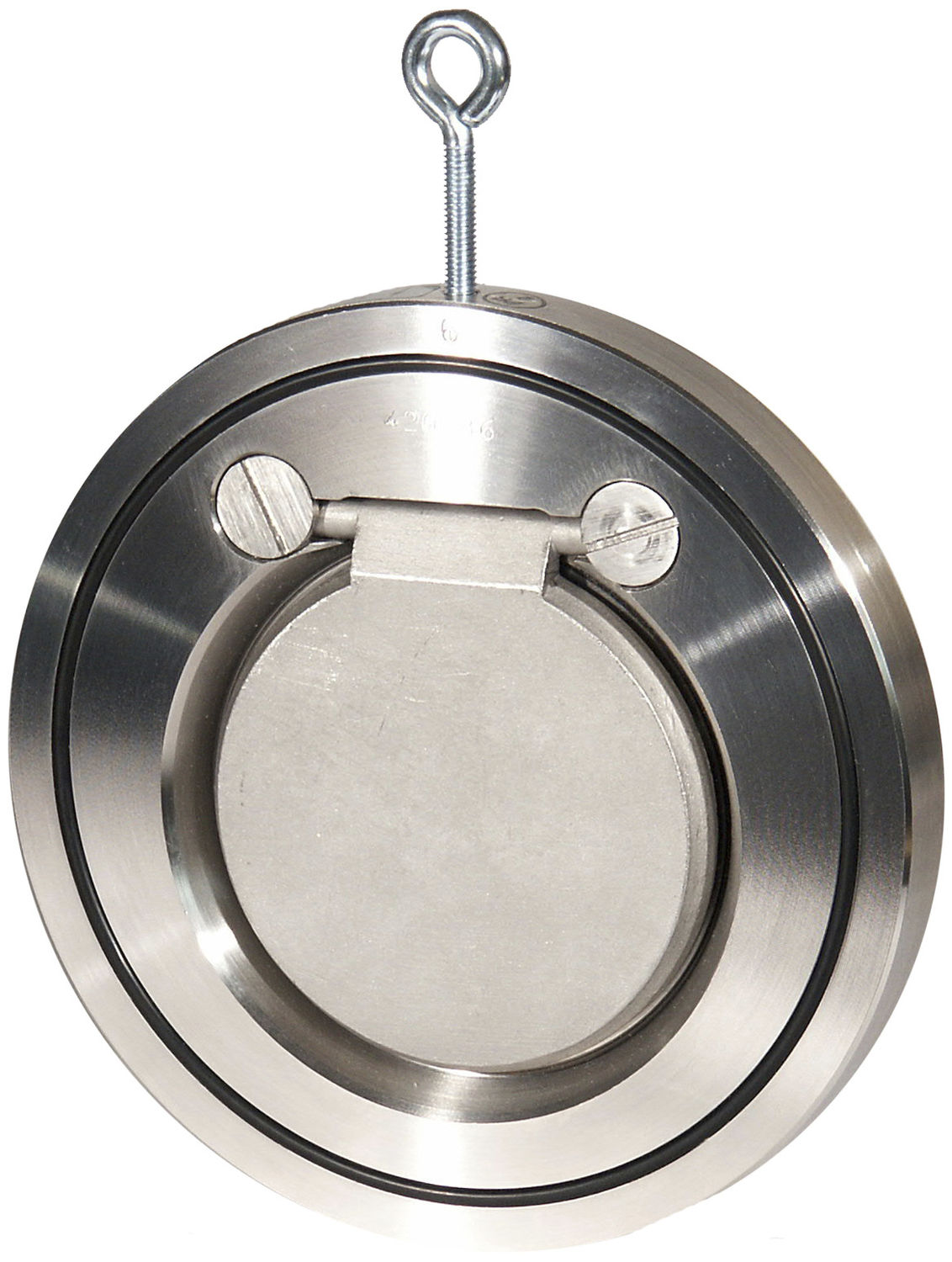

Valvola di ritegno wafer a clapet
Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Aenean commodo ligula eget dolor. Aenean massa. Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec quam felis, ultricies nec, pellentesque eu, pretium quis, sem. Nulla consequat massa quis enim.

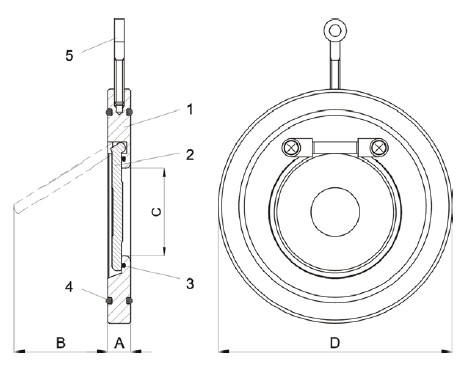

Dimensioni
| DN | 40 | 59 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 14 | 14 | 14 | 14 | 18 | 18 | 20 | 22 | 26 | 28 | 38 | 44 | 50 | 56 | 62 | 68 | 80 | |
| B | 30 | 35 | 48 | 60 | 78 | 98 | 117 | 160 | 200 | 235 | 258 | 300 | 331 | 368 | 435 | 530 | 620 | |
| C | 22 | 32 | 40 | 54 | 70 | 92 | 112 | 154 | 200 | 240 | 270 | 310 | 360 | 405 | 468 | 580 | 670 | |
| D | PN 6 | 88 | 98 | 118 | 134 | 154 | 184 | 209 | 264 | 319 | 375 | 425 | 475 | 530 | 580 | 680 | 785 | 890 |
| PN 10 | 92 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 440 | 490 | 540 | 595 | 695 | 810 | 917 | |
| PN 16 | 92 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 329 | 384 | 448 | 495 | 557 | 617 | 734 | 805 | 911 | |
| PN 25 | 95 | 109 | 129 | 144 | 170 | 198 | 228 | 288 | 343 | 403 | 460 | 517 | 567 | 624 | 731 | 833 | 942 | |
| ANSI 150 | 86 | 105 | 124 | 137 | 175 | 197 | 222 | 279 | 339 | 409 | 448 | 514 | 548 | 605 | 715 | 830 | 937 | |
| ANSI 300 | 96 | 105 | 127 | 146 | 178 | 213 | 248 | 306 | 360 | 421 | - | - | - | - | - | - | - |
Materiali
| Descrizione | Materiale | ||
|---|---|---|---|
| BSA | BSX | ||
| 1 | Corpo | Acciaio al carbonio | AISI 316 |
| 2 | Battente | Acciaio al carbonio | AISI 316 |
| 3 | O-RING | EPDM | FKM |
| 4 | O-RING | EPDM | FKM |
| 5 | Golfare | Acciaio al carbonio | Acciaio al carbonio |
