Valvola di ritegno wafer a clapet (Brandoni)
Valvole di ritegno a clapet wafer realizzate in accordo alle normative di prodotto rilevanti ed al sistema di gestione della qualità EN ISO 9001.
Sono disponibili nelle versioni:

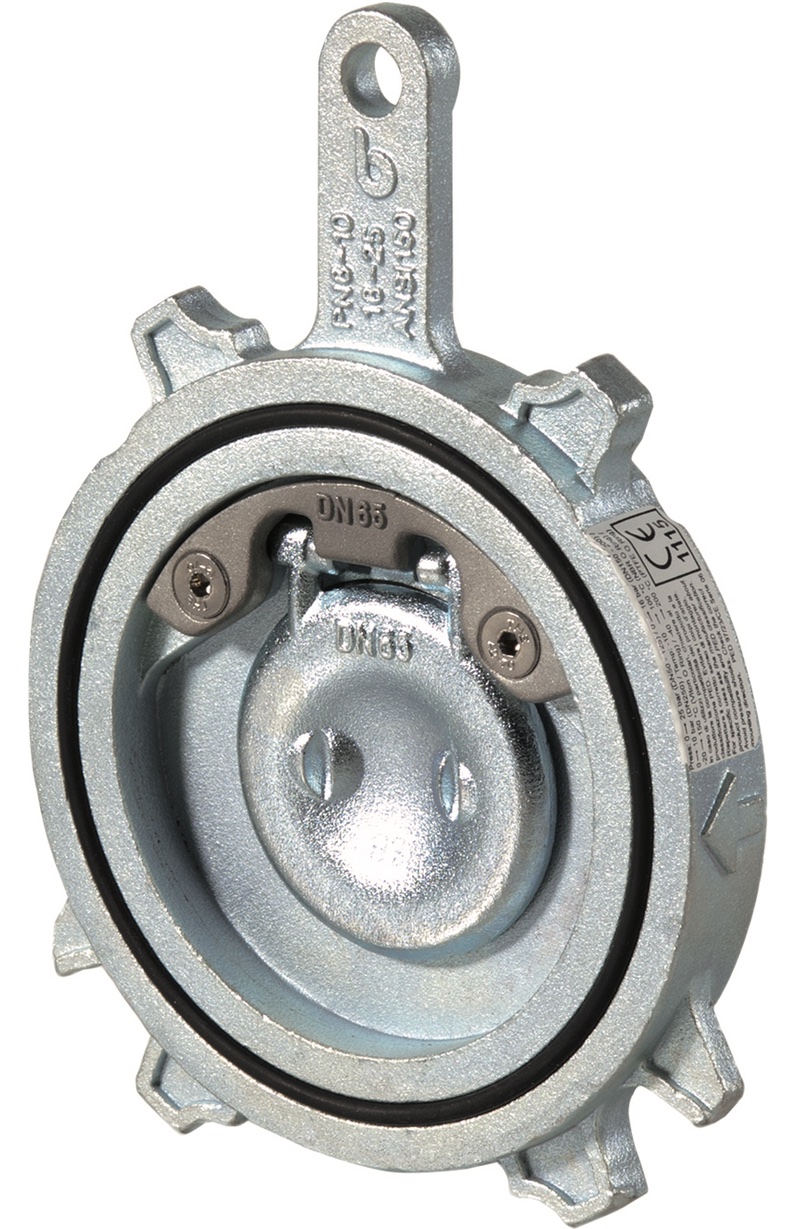

> in acciaio al carbonio idonee per riscaldamento e condizionamento (HVAC), trattamento e distribuzione dell’acqua, applicazioni, agricole, per aria compressa, olii e idrocarburi.

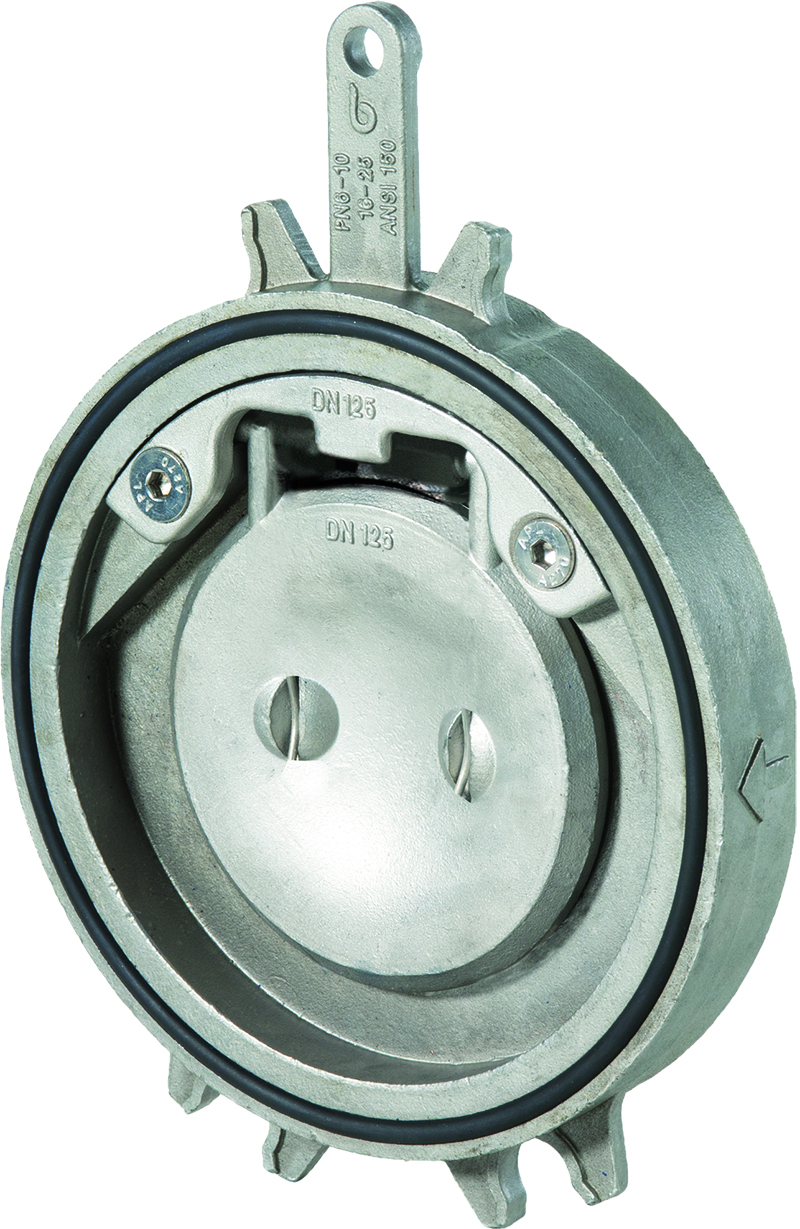

> con corpo in acciaio inossidabile CF8M per impianti chimici, alimentari e industriali in genere.

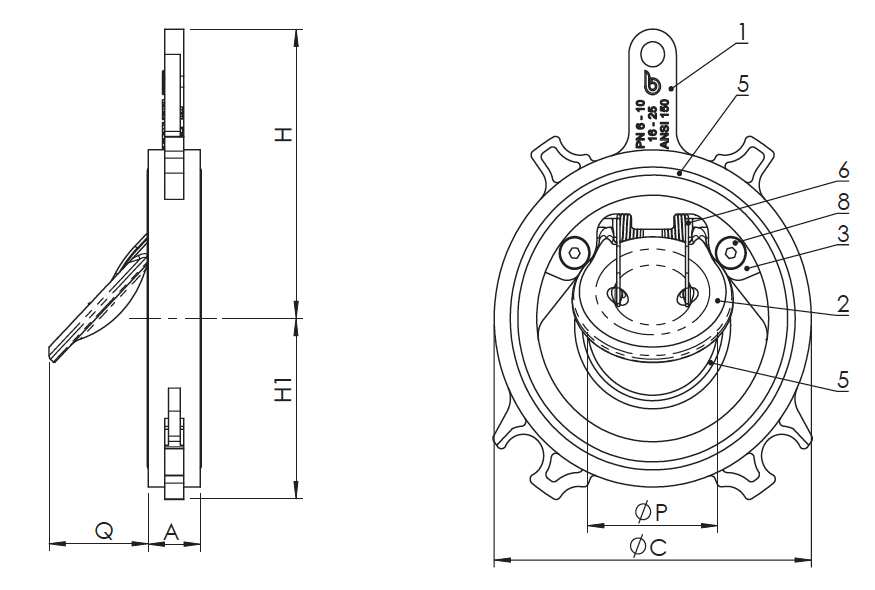

DN32 - 250

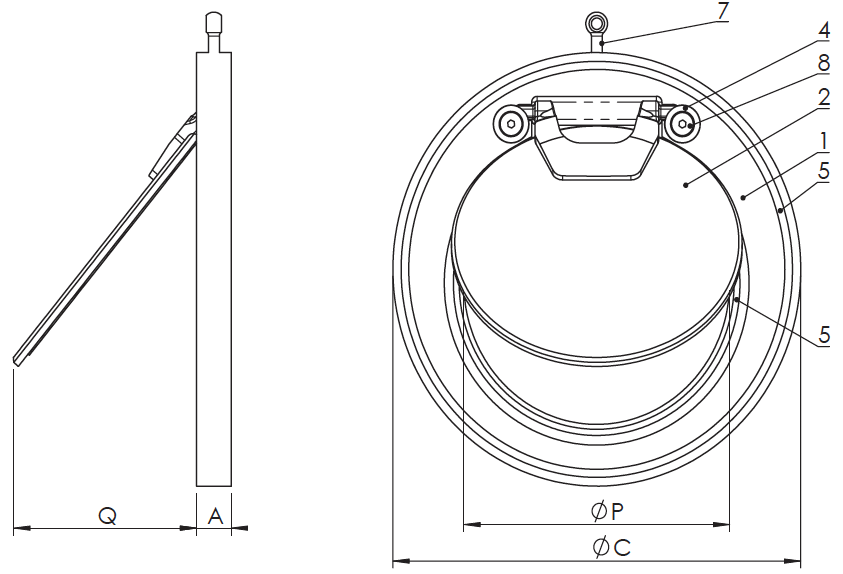

DN300 - 400
Dimensioni (mm)
| DN | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 20 | 26,5 | 33 | 43 | 53 | 75 | 96 | 118 | 164 | 200 | 245 | 284 | 323 | |
| A | non normalizzato | 16 | 16 | 18,5 | 18,5 | 22 | 23,5 | 29 | 34,5 | 36 | 38 | 32 | 38 | 42 |
| C | 77 | 86,5 | 99 | 118 | 134 | 154 | 184 | 208 | 264 | 317 | 280 | 440 | 490 | |
| H | 83,5 | 88,75 | 98,5 | 107 | 115 | 131 | 138 | 137 | 169 | 247 | - | - | - | |
| H1 | 45 | 49 | 53 | 63 | 73 | 92 | 119 | 149 | 167 | 140 | - | - | - | |
| Q* | 18 | 21 | 30 | 44 | 56 | 70 | 80 | 96 | 125 | 169 | 230 | 270 | 320 |
