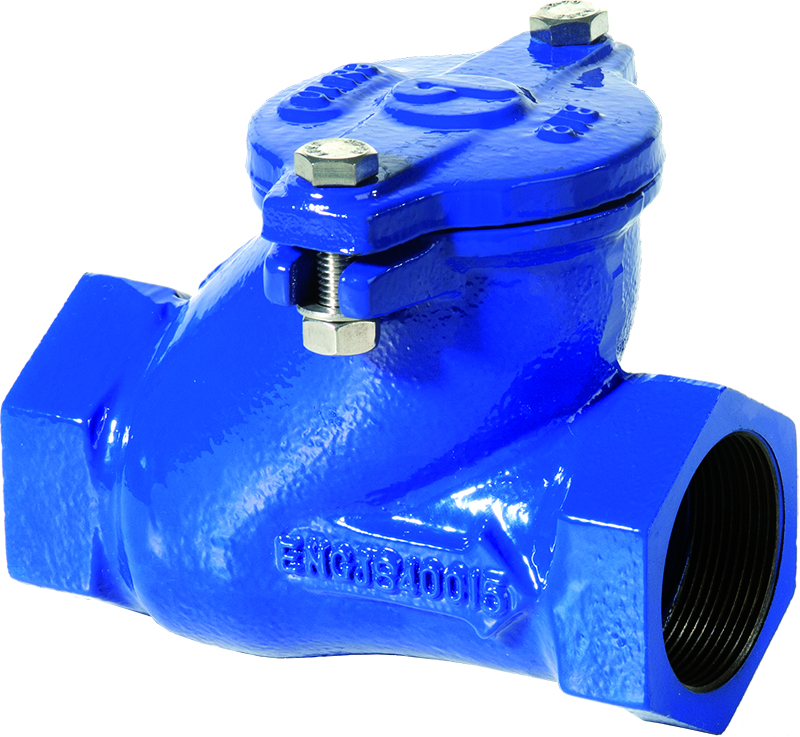

Valvola di ritegno a palla filettata
Valvole di ritegno a palla con corpo in ghisa sferoidale, realizzate in accordo alle normative di prodotto rilevanti ed al sistema di gestione della qualità EN ISO 9001. Sono disponibili in versione filettata dal DN25 al DN80.
Sono adatte per acque di scarico, applicazioni industriali, agricole, per liquidi viscosi e densi.

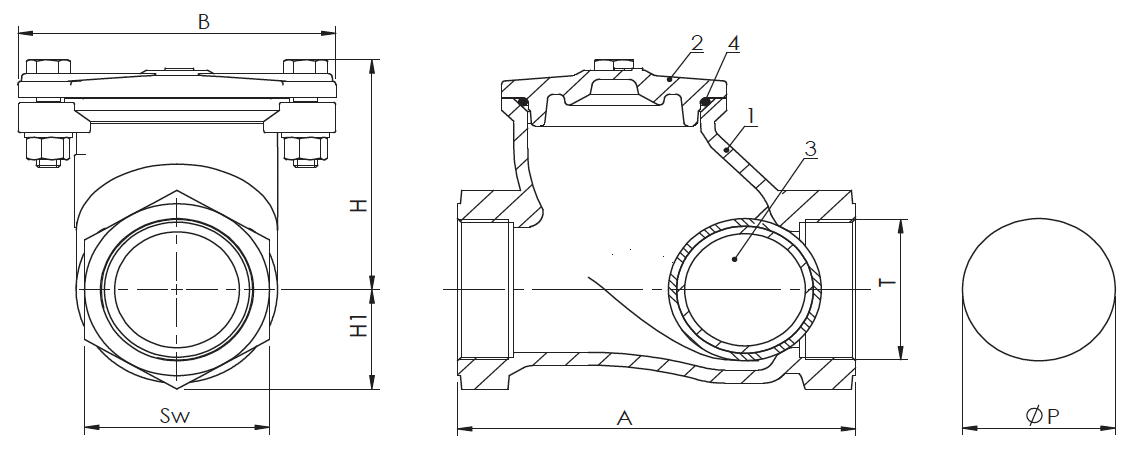

Dimensioni (mm)
| DN | 25 | 32 | 40 | 50 | 65 | 80 | |
|---|---|---|---|---|---|---|---|
| A 1 T7 | non unificato | 118 | 135 | 138 | 166 | 198 | 236 |
| H | 70 | 80 | 84 | 103 | 124 | 155 | |
| H1 | 28 | 32 | 36 | 42 | 53 | 67 | |
| B | 101 | 107 | 109 | 128 | 158 | 135 | |
| T | ISO 228-1 | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" |
| Sw | 48 | 55 | 62 | 73 | 92 | 115 | |
| P | 41 | 58 | 51 | 62,5 | 76 | 96 |
Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | Ghisa sferoidale EN GJL 400-15 |
| 2 | Cappello | Ghisa sferoidale EN GJL 400-15 |
| 3 | Palla DN25-250 | Metallo + NBR |
| 4 | O Ring | NBR |
| 5 | Bulloneria | Acciaio inox A2 |
