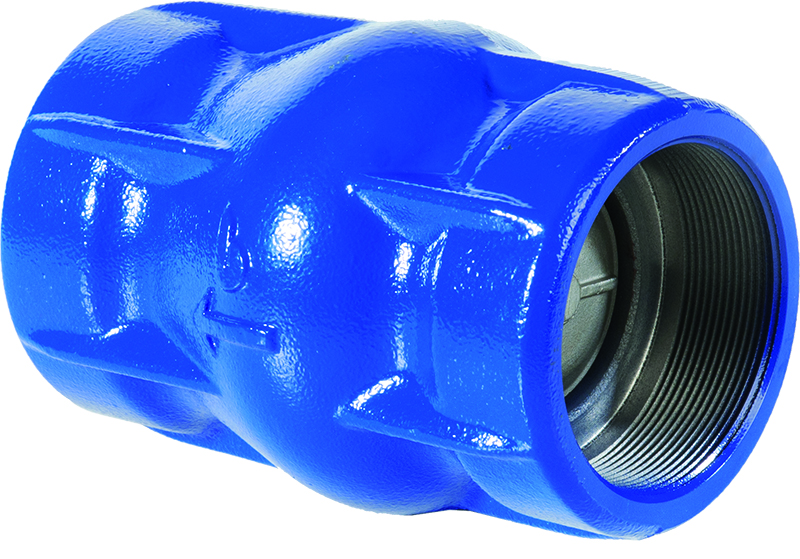

Valvola di ritegno a molla filettata
Le valvole serie 05 sono valvole di ritegno con corpo in ghisa grigia, realizzate in accordo alle normative di prodotto rilevanti ed al sistema di gestione della qualità EN ISO 9001. Sono disponibili in versione filettata dal DN50 al DN100.
Sono adatte per riscaldamento e condizionamento (HVAC), trattamento e distribuzione dell’acqua, gruppi di pompaggio, applicazioni agricole, industriali, antincendio, per aria com-pressa, oli e idrocarburi.

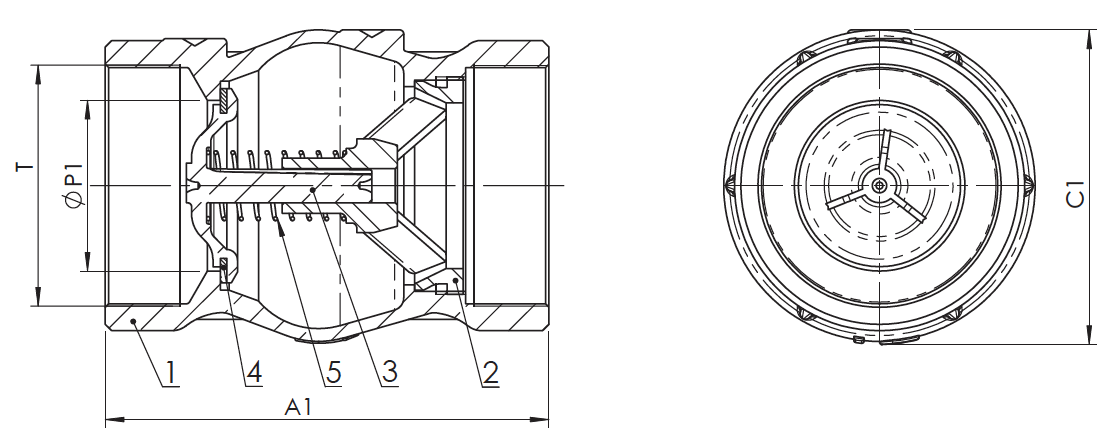

Dimensioni (mm)
| DN | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|
| T | ISO 228-1 | 2" | 2" -1/2 | 3" | 4" |
| P1 | 50 | 64 | 64 | 80 | |
| A1 | Non normalizzato | 140 | 167 | 177 | 208 |
| C1 | 96 | 125 | 125 | 148 |
Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | Ghisa grigia EN GjL 250 |
| 2 | Guida stelo DN50-100 | Ottone CuZn40Pb2 Acciaio inox ASTM A351 gr. CF8M |
| Guida stelo DN125-250 | Ghisa grigia EN GJL 250 Acciaio inox ASTM A351 gr. CF8M |
|
| Guida stelo DN200-250 | Acciaio al carbonio ASTM A216 gr. WCB Acciaio inox ASTM A351 gr. CF8M |
|
| 3 | Otturatore DN50-100 | Ottone CuZn40Pb2 Acciaio inox ASTM A351 gr. CF8M |
| Otturatore DN125-250 | Ghisa grigia EN GJL 250 Acciaio inox ASTM A351 gr. CF8M |
|
| 4 | Guarnizione | NBR / FKM (Viton®) |
| 5 | Molla | AISI 302 |
