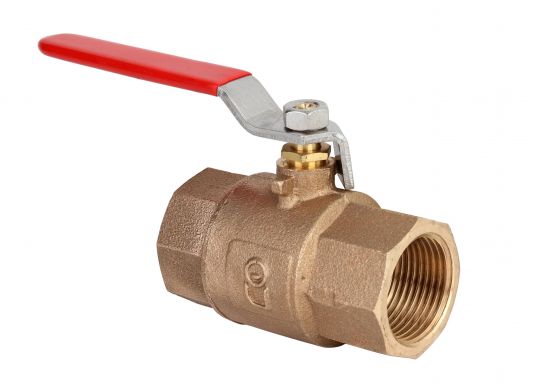

Valvola a sfera in bronzo filettata

La valvola è particolarmente adatta alla distribuzione e intercettazione di fluidi che possono causare problemi di dezincificazione inoltre ne è particolarmente consigliato l'utilizzo in ambienti aggressivi come quelli marini.
Altri ottimi campi di applicazione possono essere l'impiantistica perii settore navale, l'idrotermosanitario ed industriale. La valvola è a passaggio totale, la tenuta della sfera è garantita da due seggi in PTFE.
La tenuta dell'organo di manovra presenta un anello in PTFE e premistoppa regolabile con asta montata dall'interno e sistema antiespulsione.
Si consiglia di effettuare un ciclo completo di manovra almeno 1 volta ogni 3 mesi, per prevenire la formazione di depositi calcarei, tali da bloccarne il funzionamento.

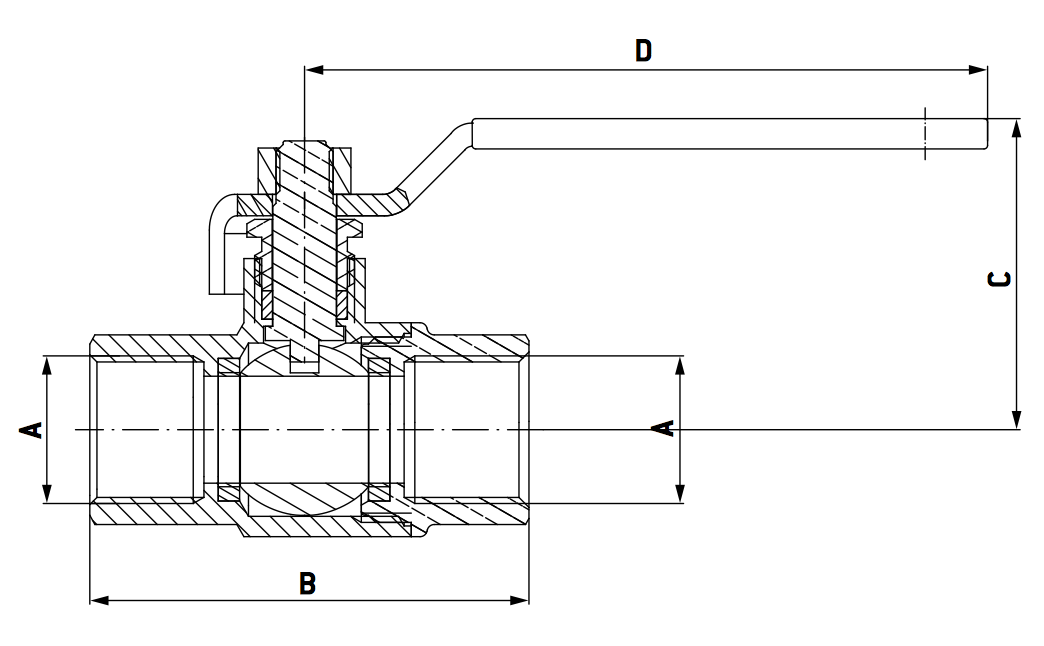

Dimensioni (mm)

DN 8 10 15 20 25 32 40 50 65 80 100
A 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4"
B 51 51 62 70 85 99 110 134 142 178 210
C 47,5 47,5 45 57,5 57,5 75 77,5 93 119,5 134 153,5
D 85 85 85 104 104 122 122 153 200 280 280
PN 32 32 32 32 32 32 32 32 25 25 25

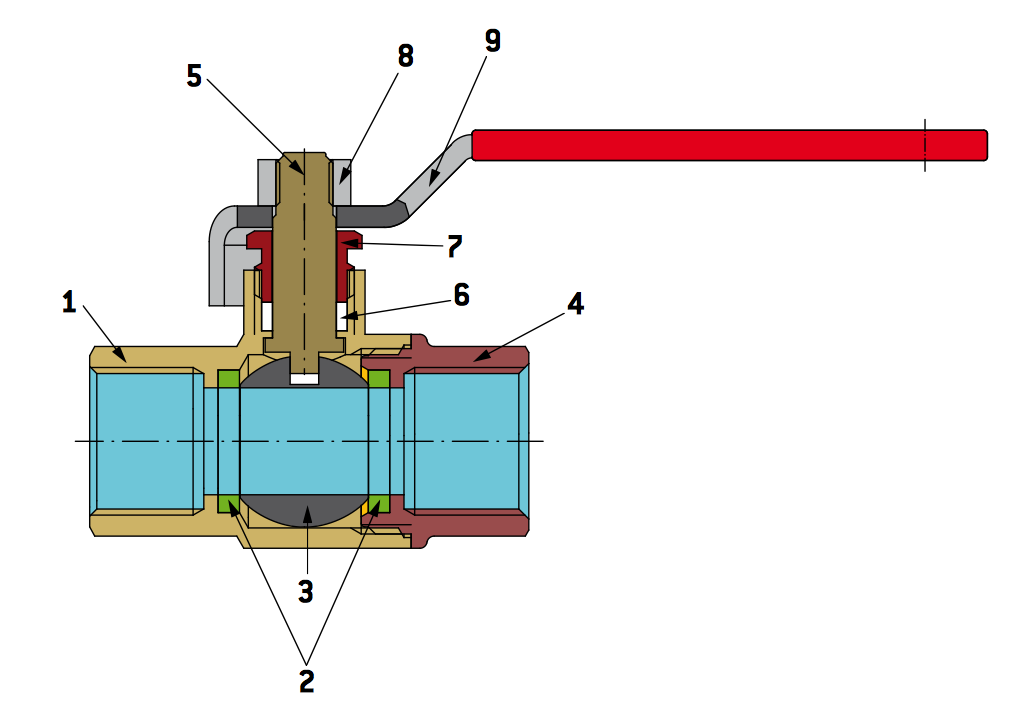

Materiali

Componente Materiale
1 Corpo CC491KUNI-EN 1982:2000
2 Anelllo di tenuta PTFE
3 Sfera CW612N UNI-EN 12165 Cromato
4 Manicotto CC491KUNI-EN 1982:2000
5 Asta CW612N UNI-EN 12164
6 Guarnizione premistoppa PTFE
7 Premistoppa CW612N UNI-EN 12164
8 Dado Ferro zincato
9 Leva Ferro zincato e plastificato
