Valvola a sfera in acciaio wafer
a corpo piatto

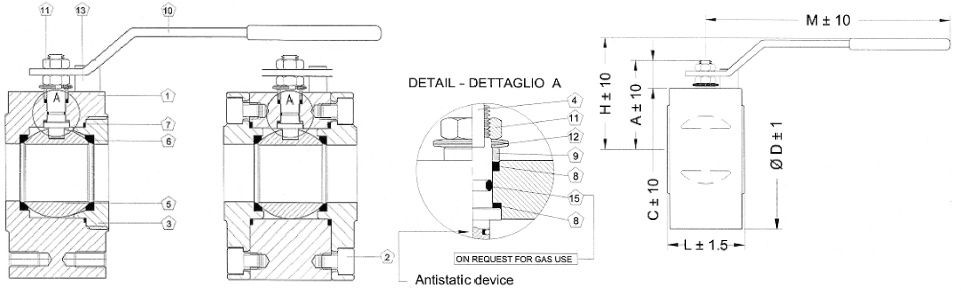

Dimensioni (mm)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| NPS |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
3" |
4" |
5" |
6" |
| Ø D |
88 |
98 |
108 |
128 |
138 |
148 |
168 |
188 |
220 |
250 |
280 |
| H |
78 |
87 |
91 |
106 |
111 |
120 |
157 |
161 |
181 |
205 |
220 |
| L |
35 |
42 |
46 |
55 |
66 |
72 |
98 |
120 |
140 |
177 |
210 |
| M |
150 |
185 |
185 |
280 |
280 |
280 |
380 |
380 |
480 |
480 |
480 |
| A |
50 |
60 |
65 |
80 |
90 |
96 |
132 |
139 |
160 |
180 |
200 |
| C |
19 |
23 |
23 |
29 |
30 |
32 |
53 |
48 |
55 |
65 |
68 |
| Kg |
1,5 |
2 |
2,7 |
3,8 |
6,5 |
8 |
15 |
20 |
30 |
47 |
69 |
Materiali
|
Componente |
Materiale |
| 1 |
Corpo |
ASTM A 105 |
SS. F 316 |
| 2 |
Vite |
8.8 Acciaio zincato |
| 3 |
Laterale |
ASTM A 105 |
SS. F 316 |
| 4 |
Stelo |
SS. F 316 |
SS. F 316 |
| 5 |
Sfera |
SS. F 304/316 |
SS. F 316 |
| 6 |
Seggio |
PTFE |
PTFE |
| 7 |
Guarnizione corpo |
RPTFE |
RPTFE |
| 8 |
Guarnizione stelo |
RPTFE |
RPTFE |
| 9 |
Premibussola |
Inox |
| 10 |
Leva di manovra |
Acciaio zincato |
| 11 |
Dado leva e premibussola |
Acciaio zincato |
| 12 |
Molle a tazza |
Acciaio zincato |
| 13 |
Spina di fermo |
Acciaio zincato |
| 15 |
"O" Ring stelo |
Gomma nitrilica / Viton |
