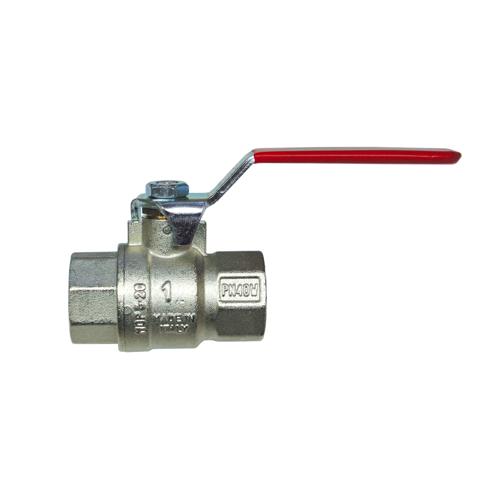

Valvola a sfera filettata serie PN 40
Valvola a sfera a passaggio totale - attacchi F/F
(*) L1 : Maniglia farfalla alluminio - L2 : Maniglia lucchettabile - L3 : Maniglia alluminio

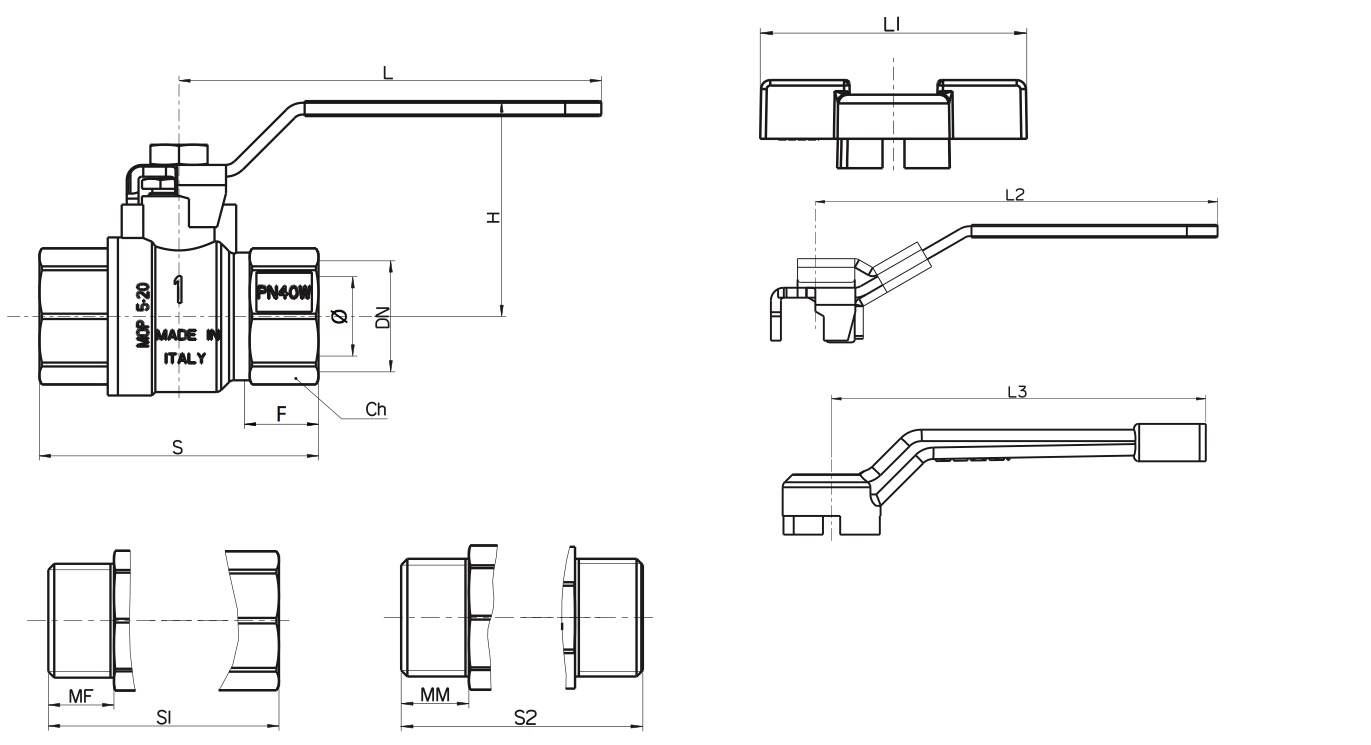

Dimensioni (mm)
| Size | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | 10 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 60 | 74 | 94 |
| F | 12 | 12 | 17 | 19,5 | 21 | 22 | 23,5 | 28 | 28 | 30,5 | 38 |
| MF | - | 12 | 15 | 16 | 19 | 20,5 | 21,5 | 24,5 | - | - | - |
| MM | - | 12 | 15 | 16 | 19 | 20,5 | 21,5 | 24,5 | - | - | - |
| S-FF | 45 | 45 | 63 | 71 | 83 | 92 | 104 | 124 | 140 | 159 | 196 |
| S1-FM | 42 | 54 | 70 | 80 | 92 | 102 | 117 | 137 | - | - | - |
| S2-MM | - | 54 | 68 | 77 | 92 | - | - | - | - | - | - |
| H | 41 | 41 | 54 | 58 | 66 | 71 | 80 | 88 | 131 | 140 | 156 |
| L | 80 | 80 | 90 | 90 | 125 | 125 | 140 | 140 | 250 | 250 | 250 |
| L1 | 50 | 50 | 61 | 61 | 72 | - | - | - | - | - | - |
| L2 | 95 | 95 | 120 | 120 | 150 | 150 | 160 | 160 | - | - | - |
| L3 | 85 | 85 | 110 | 110 | 130 | 130 | 160 | 160 | - | - | - |
| Ch | 21 | 21 | 26 | 31 | 38 | 48 | 55 | 68 | 85 | 99 | 125 |
Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | Ottone CW 617N |
| 2 | Manicotto | Ottone CW 617N |
| 3 | Seggio | PTFE |
| 4 | Sfera | Ottone CW 617N |
| 5 | Asta | Ottone CW 614N |
| 6 | O Ring | HNBR |
| 7 | Rondella | PTFE |
| 8 | Premistoppa | Ottone CW 614N |
| 9 | Maniglia | Acciaio |
| 10 | Dado | Ferro zincato |
