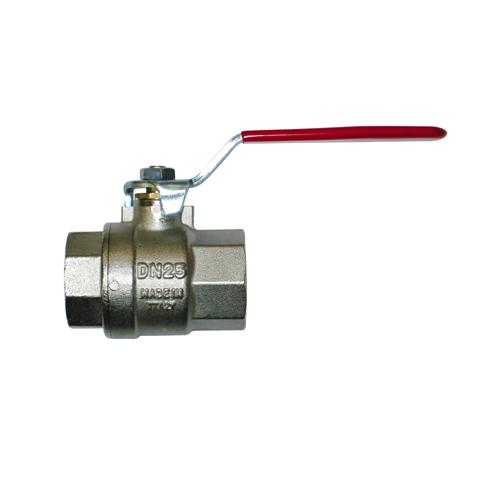

Valvola a sfera filettata serie PN 25
Valvola a sfera a passaggio totale - attacchi F/F
(*) L1 : Maniglia farfalla alluminio - L2 : Maniglia lucchettabile - L3 : Maniglia alluminio

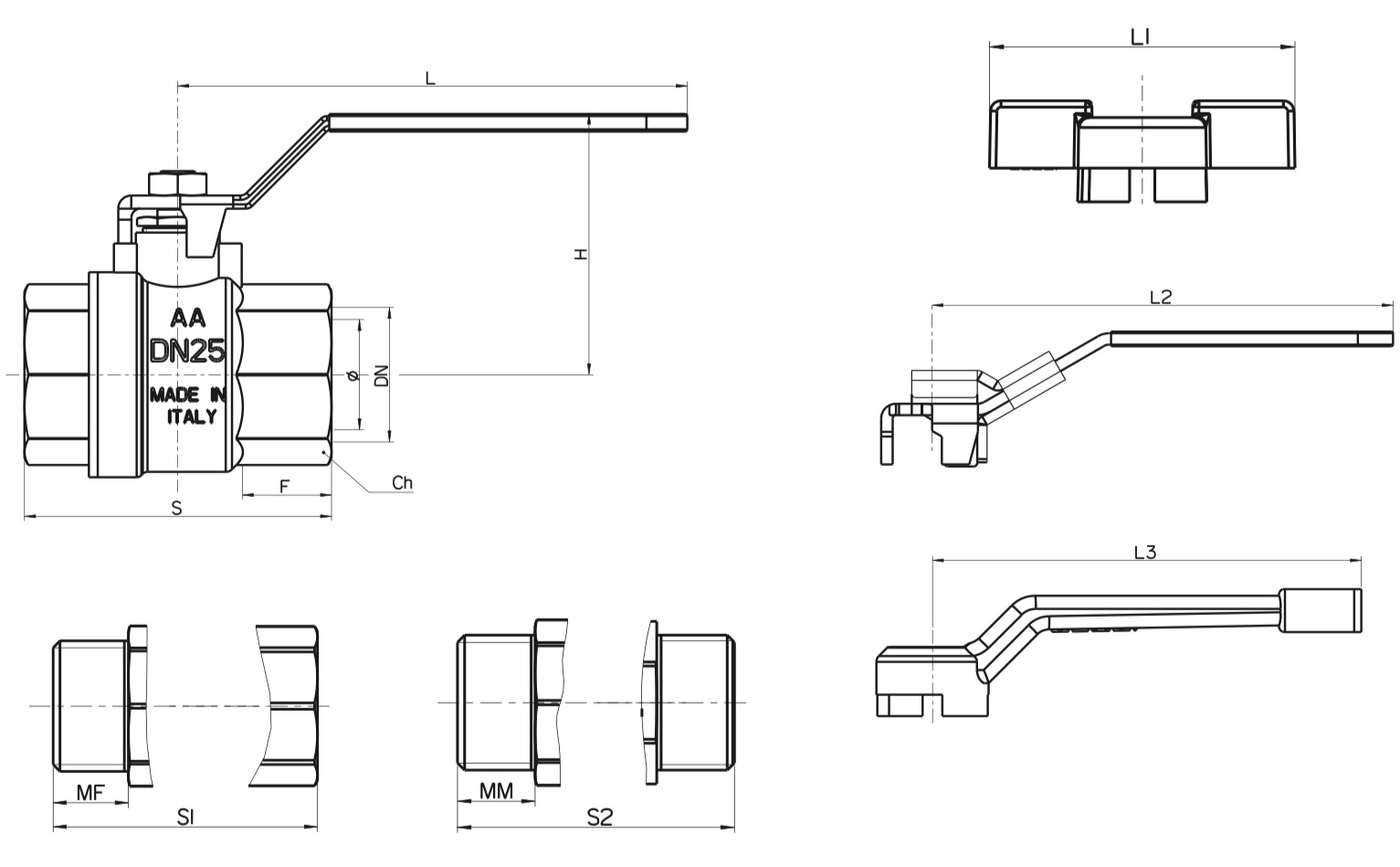

Dimensioni (mm)
| Size | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | 10 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 60 | 74 | 94 |
| F | 9,5 | 10,5 | 11 | 13 | 15 | 17 | 18 | 20,5 | 20 | 24 | 27 |
| FM | 10 | 10 | 10,5 | 13 | 15 | 17 | 18 | 20 | - | - | - |
| S-FF | 42 | 44 | 50 | 58 | 70 | 80 | 91 | 108 | 132 | 151 | 179 |
| S1-FM | 43,5 | 45 | 50 | 58 | 70 | 81 | 91 | 108 | - | - | - |
| S2-MM | 52 | 52 | 58 | 66 | 79 | 91 | 102 | 118 | - | - | - |
| H | 40 | 40 | 43 | 47 | 59 | 64 | 75 | 82 | 107 | 116 | 153 |
| L | 80 | 80 | 92 | 92 | 115 | 115 | 150 | 150 | 220 | 220 | 250 |
| L1 | 50 | 50 | 50 | 50 | 61 | 61 | - | - | - | - | - |
| L2 | 95 | 95 | 95 | 95 | 120 | 120 | 150 | 150 | - | - | - |
| L3 | 85 | 85 | 85 | 85 | 110 | 110 | 130 | 130 | 240 | 240 | 260 |
| Ch | 17 | 20 | 25 | 31 | 38 | 47 | 54 | 66 | 84 | 96 | 123 |

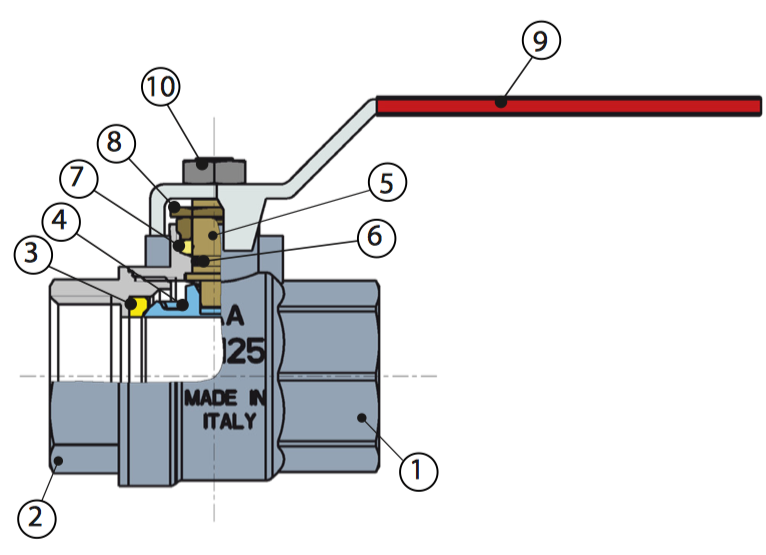

Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | Ottone CW 617N |
| 2 | Manicotto | Ottone CW 617N |
| 3 | Seggio | PTFE |
| 4 | Sfera | Ottone CW 617N |
| 5 | Asta | Ottone CW 614N |
| 6 | O Ring | NBR |
| 7 | Rondella | PTFE |
| 8 | Premistoppa | Ottone CW 614N |
| 9 | Maniglia | Acciaio |
| 10 | Dado | Ferro zincato |
