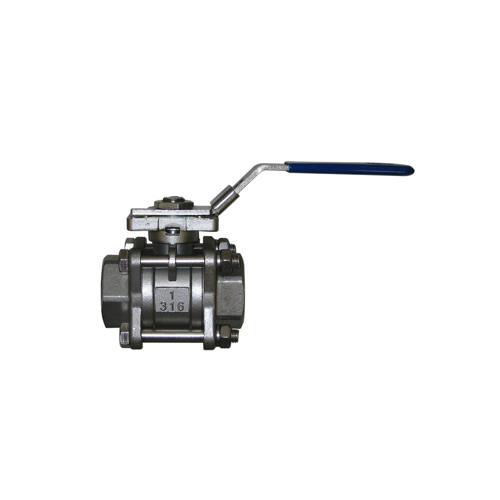

Valvola a sfera filettata inox in tre pezzi
Valvola a sfera a passaggio totale in tre pezzi in acciaio inox AISI 316 - Attacchi F/F - Flangia ISO 5211

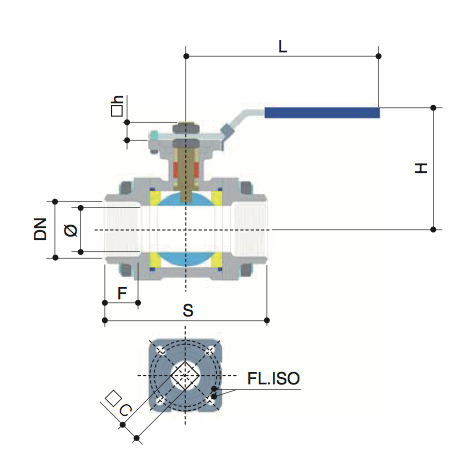

Dimensioni (mm)
| DN | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | 11 | 12,7 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| S | 48 | 48 | 55 | 74 | 81 | 91 | 103 | 120 | 151 | 182 | 220 |
| F | 10 | 11 | 15 | 16 | 19 | 21 | 21 | 25 | 30 | 333 | 39 |
| H | 60 | 60 | 65 | 72 | 75 | 90 | 95 | 105 | 140 | 165 | 170 |
| L | 117 | 117 | 117 | 135 | 140 | 203 | 203 | 203 | 260 | 260 | 280 |
| FL.ISO | F03 | F03 | F03/04 | F04/05 | F04/05 | F05/07 | F05/07 | F05/07 | F07/10 | F07/10 | F07/10 |
| C | 9 | 9 | 9 | 11 | 11 | 14 | 14 | 14 | 17 | 17 | 17 |
| h | 8 | 8 | 9 | 11 | 11 | 12,5 | 12,5 | 12 | 17 | 19 | 20 |
Materiali
| Componente | Materiale | |
|---|---|---|
| 1 | Corpo | AISI316 |
| 2 | Manicotto | AISI316 |
| 3 | Seggio | PTFE caricato 15% vetro |
| 4 | Guarnizione corpo | PTFE |
| 5 | Sfera | AISI316 |
| 6 | Asta | AISI316 |
| 7 | Rondella | PTFE |
| 8 | Guarnizione asta | PTFE |
| 9 | Premistoppa | AISI304 |
| 10 | Maniglia | AISI304 |
| 11 | Bloccaggio | AISI304 |
| 12 | Dado | AISI304 |
| 13 | Arresto | AISI304 |
| 14 | Dado | AISI304 |
| 15 | Bullone | AISI304 |
