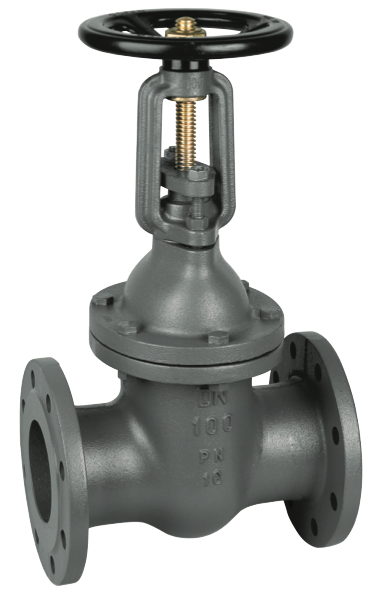

Valvola a saracinesca flangiata in ghisa corpo ovale vite esterna

Principali caratteristiche

• Prodotta in Italia in accordo a EN 1171
• Scartamento secondo EN 558-1, serie 15
• Connessioni angiate secondo EN 1092-2 PN16 con gradino (non forate, PN10 o secondo altre speciche su richiesta)
• Asta uscente, chiusura in senso orario, tenuta secondaria sullo stelo regolabile tramite premistoppa
• Minima perdita di carico
• Testata idraulicamente secondo EN 12266-1: Test tipo P11-P12 Rate A
• Conforme alla Direttiva Attrezzature in Pressione PED 2014/68/UE art. 13 Fluidi di gruppo 2
• 100% passaggio totale

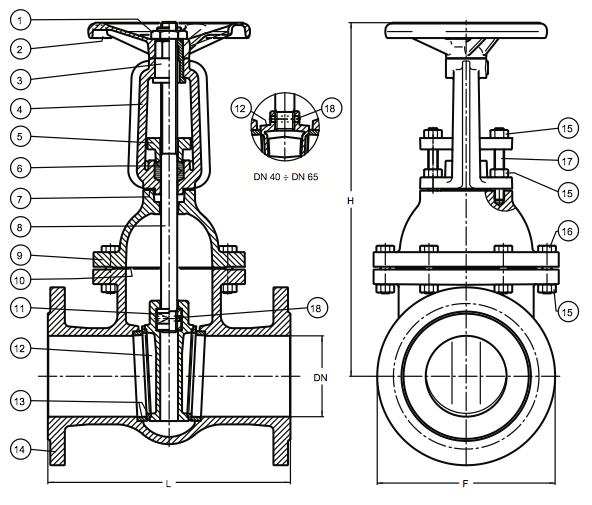

Dimensioni (mm)

DN 40 50 65 80 100 125 150 200 250 300
F 150 165 185 200 220 250 285 340 405 460
L 240 250 270 280 300 325 350 400 450 500
H 265 275 335 380 435 495 585 710 830 965
Volantino 150 150 175 175 200 200 225 225 250 300
Giri apertura/chiusura 10 12,5 16 20 25 25 30 40 50 60
Momento torcente in chiusura 30 30 35 35 40 45 45 60 65 70
Perdite di carico 107 250 430 790 1250 1960 2790 2880 4306 6380
Peso Kg 13 16 20 28 35 47 60 95 140 195

Materiali

Componente Materiale
1 Controdado CW614N Ottone trafilato
2 Volantino EN-GJL-250 ghisa grigia
3 Madrevite CB 754-S GM ottone fuso
4 Cavallotto EN-GJL-250 ghisa grigia
5 Premistoppa EN-GJL-250 ghisa grigia
6 Baderna Ptfe
7 Guarnizione Fasit 205
8 Stelo CW614N ottone trafilato
9 Cappello EN-GJL-250 ghisa grigia
10 Guarnizione Fasit 205
12 Cuneo DN 40-DN 65 CB 754-S GM ottone fuso
Cuneo DN 80-DN 300 EN-GJL-250 ghisa grigia
13 Sede CB 754-S GM ottone fuso
14 Corpo EN-GJL-250 ghisa grigia
15 Dadi Acciaio Zincato 8.8
16 Vite Acciaio Zincato 8.8
17 Tirante Acciaio Zincato 8.8
18 Spina Acciaio
