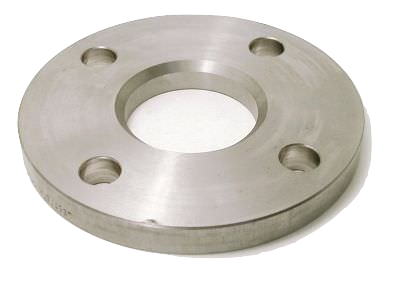

Flange libere piane, con anello d’appoggio

EN 1092-1 tipo 02

Dimensioni PN10

DN Flange Forature Pesi
d1 k D b e d2 viti n° fori kg
15 25 65 95 14 3 14 M12 4 0,654
20 31 75 105 16 4 14 M12 4 0,913
25 38 85 115 16 4 14 M12 4 1,081
32 47 100 140 18 5 18 M16 4 1,781
40 53 110 150 18 5 18 M16 4 2,035
50 65 125 165 20 5 18 M16 8 2,520
65 81 145 185 20 6 18 M16 8 3,050
80 94 160 200 20 6 18 M16 8 3,480
100 120 180 220 22 6 18 M16 8 4,200
125 145 210 250 22 6 18 M16 8 5,210
150 174 240 285 24 6 22 M20 8 6,890
200 226 295 340 24 6 22 M20 8 8.870
250 281 350 395 26 8 22 M20 12 11,200
300 333 400 445 26 8 22 M20 12 12,800
350 365 460 505 30 8 22 M20 16 19,400
400 416 515 565 32 8 26 M24 16 26,400
450 467 565 615 36 8 26 M24 20 32,200
500 519 620 670 38 8 26 M24 20 38,500
600 622 725 780 42 8 30 M27 20 52,200

1. Marcatura: LOGO / EN 1092-1 / 02 / DN / PN / tipo di acciaio / Colata

Dimensioni PN16

DN Flange Forature Pesi
d1 k D b e d2 viti n° fori kg
15 25 65 95 14 3 14 M12 4 0,655
20 31 75 105 16 4 14 M12 4 0,913
25 38 85 115 16 4 14 M12 4 1,081
32 47 100 140 18 5 18 M16 4 1,781
40 53 110 150 18 5 18 M16 4 2,035
50 65 125 165 20 5 18 M16 4 2,668
65 81 145 185 20 6 18 M16 4 3,241
80 94 160 200 20 6 18 M16 8 3,512
100 120 180 220 22 6 18 M16 8 4,247
125 145 210 250 22 6 18 M16 8 5,258
150 174 240 285 24 6 22 M20 8 6,945
200 226 295 340 26 6 22 M20 12 9,383
250 281 355 405 29 8 26 M24 12 13,717
300 333 410 460 32 8 26 M24 12 18,213
350 365 470 520 35 8 26 M24 16 27,184
400 416 525 580 38 8 30 M27 16 34,789
450 467 585 640 42 8 30 M27 20 44,793
500 519 650 715 46 8 33 M30 20 62,227
600 622 770 840 55 8 36 M33 20 98,983

1. Marcatura: LOGO / EN 1092-1 / 02 / DN / PN / tipo di acciaio / Colata
